トランスフォーム

[ツールオプション - トランスフォーム]パレット

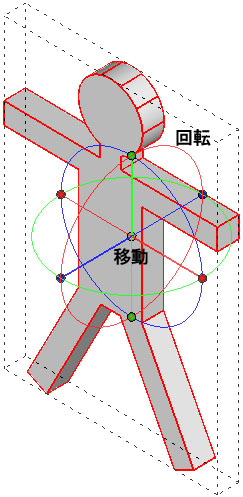

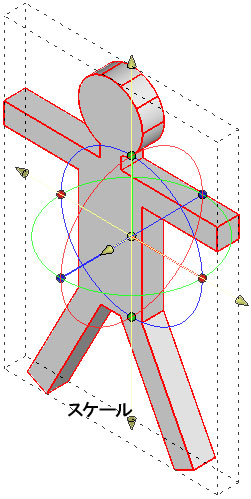

スケールの矢印があるトランスフォームコントロール：(a)オフ　(b)オン

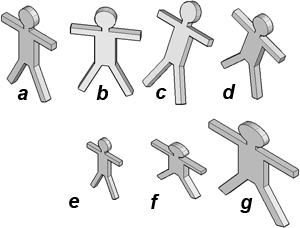

[トランスフォーム]：(a)元のオブジェクト、(b,c,d)回転移動、
(e)相似なスケール、(f,g)相似でないスケール

このツールは移動、回転移動、スケールの組み合わせです。操作を適用するにはツールを選択して操作したいオブジェクトをクリックします。コントロールが表示されるので、オブジェクトを操作します。コントロールには中心、3本の軸、3個の同心円があります。[ツールオプション - トランスフォーム]パレットでスケールオプションの1つにチェックを入れると、軸の先に矢印も表示されます。

• オブジェクトを移動するには中心をクリックしてからドラッグし、もう一度クリックします。軸と平行な方向にだけ移動させるには軸をクリックしてからドラッグし、もう一度クリックします。
• オブジェクトを回転するには円の1つをクリックし、円に沿ってカーソルを動かし、もう一度クリックします。各円はそれぞれデカルト平面に対応した回転を表しています。
• オブジェクトをスケールするには矢印部分をクリックします。軸に沿ってドラッグし、もう一度クリックします。[相似なスケール]と[相似でないスケール]は異なるスケールです。

[トランスフォームテクスチャマッピング]オプションをオンにすると、オブジェクトのテクスチャマッピングをオブジェクトと一緒に操作します。デフォルトはオンで、旧バージョンのテクスチャ操作方法に相当します。オプションをオフにすると、テクスチャマッピングをオブジェクトと一緒に操作しません。これは、レンガパターンのようにテクスチャスケールが重要なオブジェクトのスケールの場合に便利です。

[トランスフォーム]ツールはオブジェクトを直接操作したり、オブジェクトのコピーを作成して操作します。オプションパレットで[選択したエンティティを変換]と[変換コントローラ]のどちらかを選択できます。
