バルジ

[ツールオプション - バルジ]パレット

[バルジ]ツールの適用

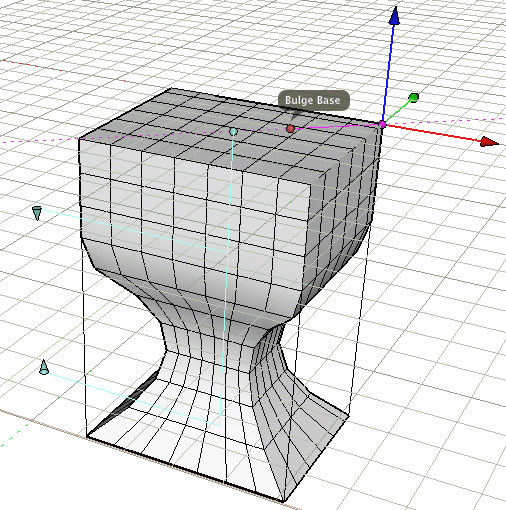

[バルジ]ツールはポイントをデフォーメーション軸に向けて動かしたり、デフォーメーション軸から離すように動かしたりすることで、オブジェクトを変形します。オブジェクトの中間のポイントを引き伸ばします。このときオブジェクトの端は固定したままです。中間のポイントを比例的に動かします。この操作をX方向、Y方向、XYの両方の方向のいずれかで適用できます。上部のエッジと底部のエッジは一緒に反応するので、どちらを選択するかは重要ではありません。カーソルを軸から離すように動かすとオブジェクトは外側にバルジし、軸に近づけるように動かすとオブジェクトは内側にバルジします。

[バルジ]の操作をグラフィカルに実行すると、X方向とY方向のオフセット距離も[ツールオプション]パレットの対応するフィールド([ツールオプション]パレットの[オフセットX]と[オフセットY ]を参照)に反映されます。また、この値をパレットで変更し、[バルジ]ツールでオブジェクトをクリックすると、そのオブジェクトに変更した値が適用されます。

[ツールオプション - バルジ]パレットの残りの設定は[ラジアルベンド]と同じものです。
