キャップ

[ツールオプション – キャップ]パレット

両側が開いている (1a)四角形　(2a)円柱オブジェクト
キャップ (b)[タンジェントサーフェス]=オン　(c)[最小サーフェス]=オン

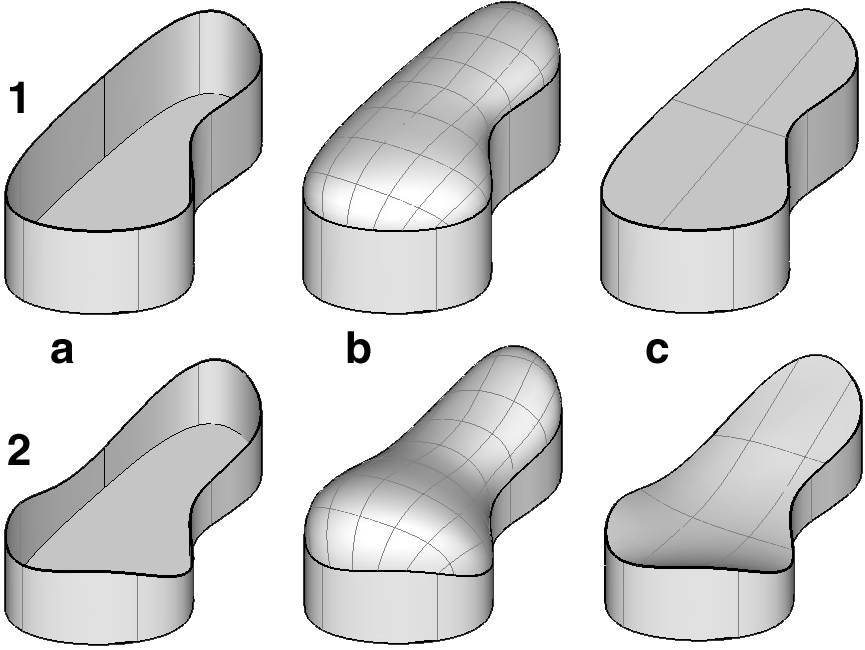

上面が開いているフリーフォームオブジェクト (1a)平面　(2a)曲面
キャップ (b)[タンジェントサーフェス]=オン　(c)[最小サーフェス]=オン

オブジェクトの「穴」をカバーするサーフェースを生成します。このツールを適用するには[キャップ]ツールをアクティブにして、穴の境界線をクリックします。このツールは必ず[セグメント]レベルで選択しなければなりません。このため、穴の境界線が複数のセグメントで構成されている場合はセグメントを集合として選択する必要があります。たとえば、右図の四角形のオブジェクトがその例です。特に多数のセグメントを選択する必要がある場合はプリピックを使用します。

[ツールオプション - キャップ]パレットには2種類のキャップの生成方式があります：
