折り返し階段

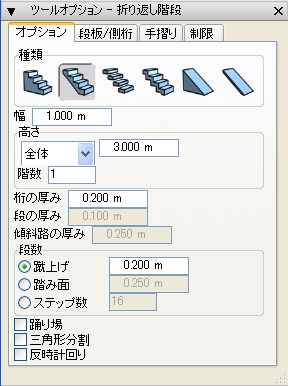

[ツールオプション - 折り返し階段]パレット([オプション]タブ)

四角形からスイッチバック式の階段を生成します。四角形の描画の向きは重要です。階段の種類のオプションはツールオプションパレットから選択します。ほとんどのオプションはパスに沿う階段と同じものです。スイッチバック式のレイアウトが常に標準であるため、ランプなどの階段の種類は同じですが、[レイアウト]オプションはありません。以下は例です。

オプションパレットの[踊り場]のオン/オフに応じて、踊り場付き/踊り場無しの折り返し階段を生成します。オプションパレットの設定で階段を[時計回り]または[反時計回り]にすることができます。

折り返し階段の階数はオプションパレットの[階数]フィールドで指定します。デフォルトは1です。

折り返し階段を生成すると、オプションパレットの下の方に[回転移動]ボタンが表示されます。ボタンをクリックすると、階段が回転します。

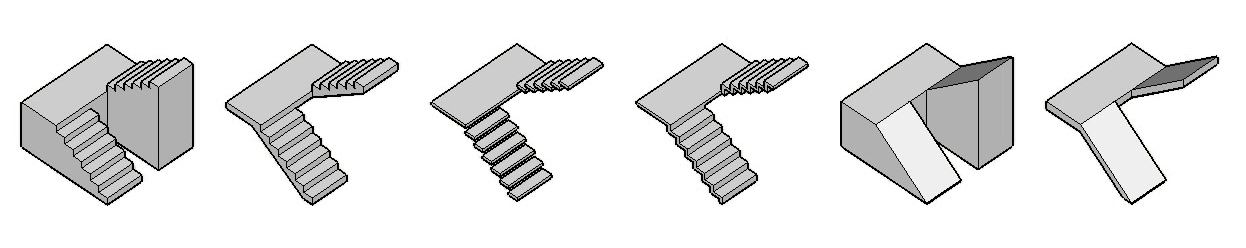

折り返し階段の6種類の構造タイプ

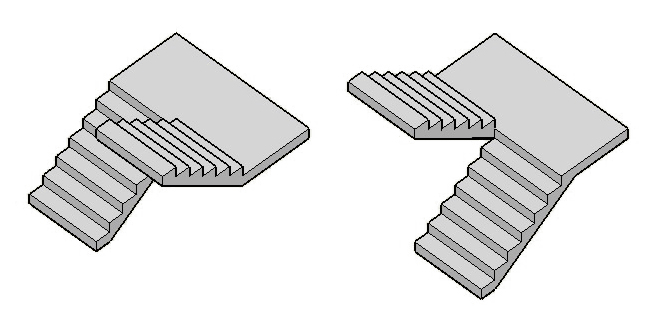

折り返し階段　(a)[時計回り]　(b)[反時計回り]

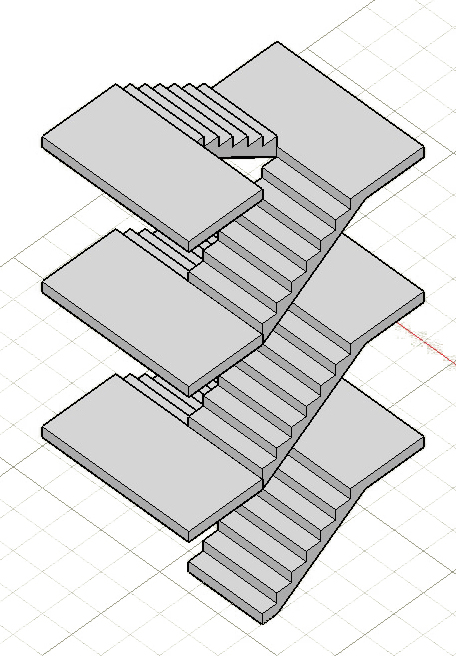

複数階の折り返し階段
