ポリゴンメッシュ

[ツールオプション - ポリゴンメッシュ]パレット

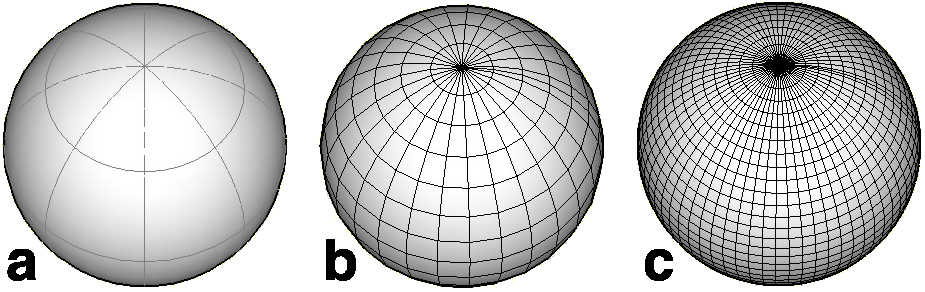

メッシュの解像度の制御：(a)元のオブジェクト　解像度 (b)10%　(c)80%

三角形、四角形または三角形と四角形をミックスしたメッシュを生成します。どのメッシュを生成するかは[ツールパレット - ポリゴンメッシュ]パレットの[ポリゴンの種類]メニューから選択します。オプションには[すべて三角形] [端のみ三角形] [三角形なし、すべてグリッド] [三角形なし、クアッドツリー]があります(下図を参照)。

ツールオプションパレットにはメッシュの密度(解像度)の設定方法が2種類あります。[標準ファセットを使用]にあるのは[解像度]の設定だけです。[解像度]はスライダーを動かしてグラフィカルに変更したり、フィールドに数値を入力して変更したりすることができます。右図の例を参照してください。[上級オプションを使用]には解像度を制御する詳細なパラメータがあります。

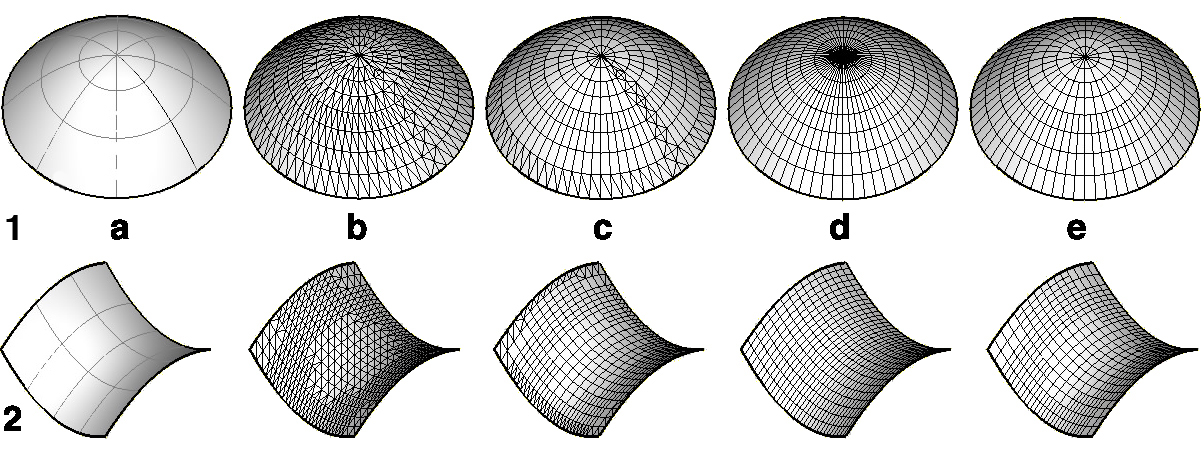

メッシュの種類 (1)ソリッド　(2)サーフェース
(a)元のオブジェクト　(b)[すべて三角形]　(c)[端のみ三角形]　
(d)[三角形なし、すべてグリッド]　(e)[三角形なし、クアッドツリー]
