三角形分割

[ツールオプション - 三角形分割]パレット　

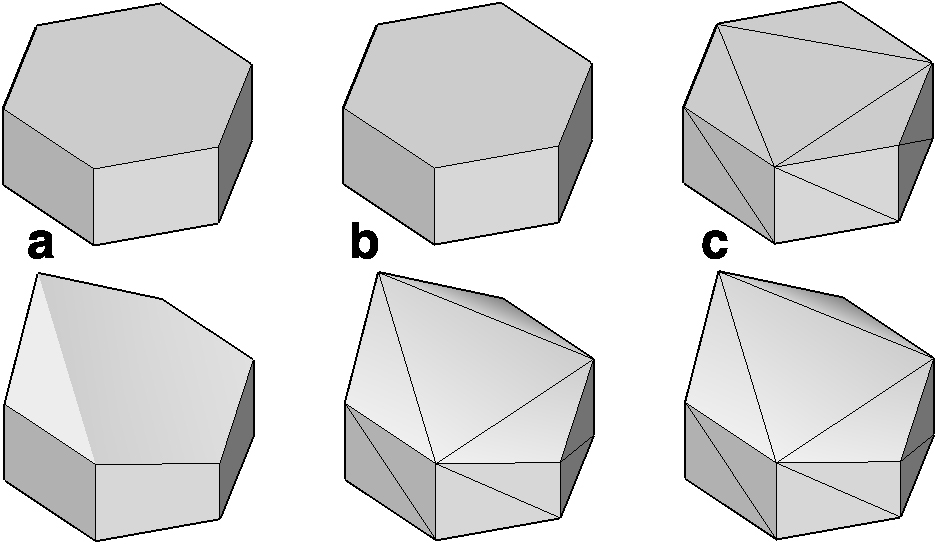

上：平らな面　下：平らでない面
(a)元のオブジェクト三角形分割：
(b)[平らでない面のみ]　
(c)[すべての面を三角形分割]

ファセットオブジェクトを三角形分割します。これは平らでない面があるオブジェクトの平面性を回復したい場合に便利です。操作を適用するにはツールをアクティブにしてオブジェクトをクリックします。また、ある面だけを三角形分割したい場合はオブジェクトの面を選択します。いくつかある三角形分割のタイプは、ツールオプションパレットで設定します。

[平らでない面のみ]：平らでない面を三角形分割します。

[平面のチェック]：オンにすると、面の平面性を判定するときに、より厳密な数学的基準を適用します。オフにすると、平面のわずかなゆがみは無視されます。

[すべての面を三角形分割]：面が平らである/ 平らでないにかかわらず、すべての面を三角形分割します。

[三角形分割の方式]：分割方法は4パターンあります。それぞれの違いはパレットに図示されています。図例も参照してください。

4種類の三角形分割の方式の例
