フィレット/ベベル

[ツールオプション - フィレット/ベベル]パレット

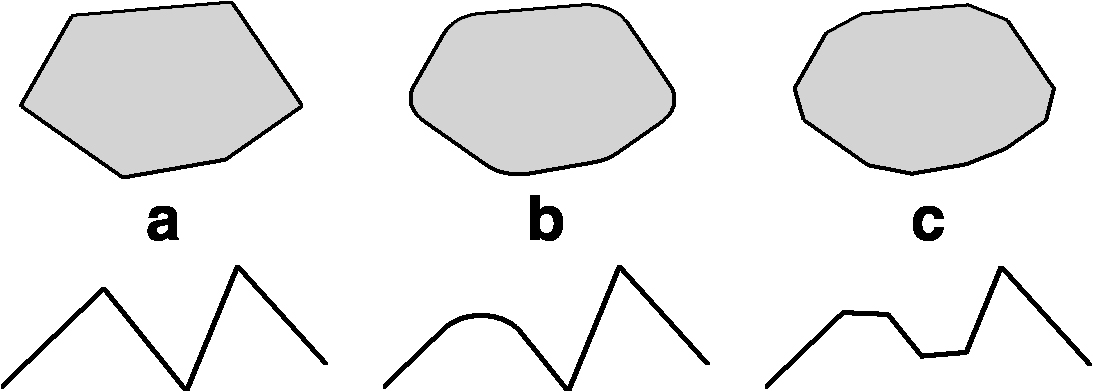

(a)元のライン　(b)フィレット　(c)ベベル
上：形状全体に適用　下：一部のポイントに適用

開いた/閉じた形状のコーナーポイントに円形のフィレットや直線のべベルを生成します。フィレットやべベルは1回の操作で形状全体に適用したり、個別のポイントやセグメントに適用できます。セグメントの場合、セグメントの両端のポイントにラウンディングやベベルを行います。この操作を適用するには、ツールをアクティブにして形状をクリックするか、commandキー(Macintosh)またはcontrolキー(Windows)でポイントやセグメントを選択します。例を参照してください。

フィレットとベベルのどちらを生成するかは[フィレット/ベベル]ツールパレットで設定します。このツールパレットには指定できるオプションがあと2、3個あります。

[円形]フィレットのサイズは[半径]で半径、[間隔]で距離を指定します。[ベベル]のサイズは[オフセット]でコーナーポイントからのオフセット、[長さ]でベベルの距離を指定します。
