Nurbs曲面の再構築

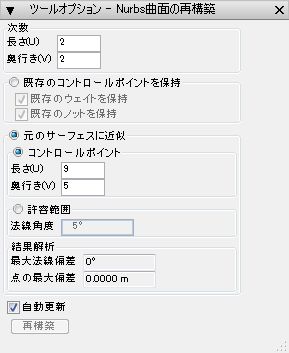

[ツールオプション - Nurbs曲面の再構築]パレット

[Nurbs曲線の再構築]ツールと同じように、Nurbs曲面を新しいNurbs曲面に置き換えます。

Nurbs曲面を再構築するには[Nurbs曲面の再構築]をアクティブにして、Nurbs曲面をクリックします。すると[ツールオプション - Nurbs曲面の再構築]パレットが開いて、選択したNurbs曲面のパラメータ値が表示されます。つまり、[次数]、Nurbs曲面のコントロールポイントの数、U([長さ])方向とV([奥行き])方向が表示されます。

再構築ツールは2種類の方式で機能します。[既存のコントロールポイントを保持]を選択すると、コントロールポイントを保持しながら希望の次数になるようにNurbs曲面の形状を変更します(任意で既存のウェイトやノットも保持します)。

[元のサーフェスに近似]を選択すると、指定したパラメータで再構築したNurbs曲面を元のNurbs曲面にできるだけ近づけます。

[自動更新]にチェックを入れると、フィールドに新しい値を入力するたびにNurbs曲面を再構築します。[自動更新]のチェックを外すと、変更を適用するのは[再構築]ボタンをクリックしたときになります。
