プロシージャルラップテクスチャを

基礎にしたバンプ

セル

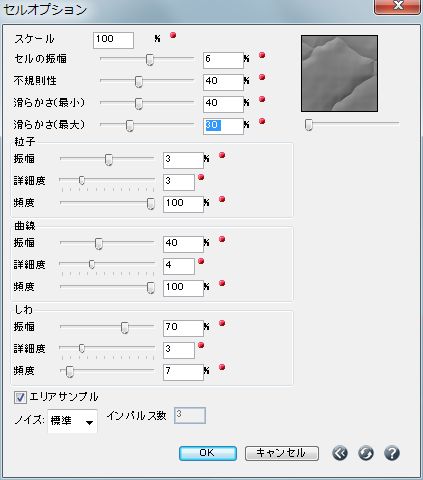

このバンプシェーダーはでこぼこの多いセルパターンを生成します。最初、セルは正方形のグリッドとして生成されますが、ランダム化する多くのパラメータによってセルの構造が不規則になり、革や肌のようなサーフェースパターンになります。[セル]のパラメータには[粒子] [曲線] [しわ]があります。[粒子]はランダムなバンプの密度が濃いパターンをセルに重ね合わせます。[曲線]はセルのエッジに波形を追加し、[しわ]は大きなバンプパターンを追加します。図2.5.2が[セルオプション]ダイアログです。

[セルの振幅]：セルの高さを指定します。

[不規則性]：パラメータの値を上げると、セルのグリッドのようなレイアウトを不規則なレイアウトにします。

[滑らかさ(最小)]、[滑らかさ(最大)]：境界線のセルのなめらかなエッジのサイズを指定します。

[粒子]、[曲線]、[しわ]：これらのカテゴリには不規則性の程度と形状を決める3つのパラメータがあります。[振幅]はランダムな不規則性の高さ/ 程度を設定します。[詳細]は不規則性に追加される詳細の度合いを設定します。[頻度]はランダムな不規則性のサイズを設定します。セルパターンおよびセルパターンを生成するために使用したパラメータの例を図2.5.3に示します。

[セルの振幅] [不規則性] [滑らかさ(最小)] [滑らかさ(最大)] [粗さの振幅] [粒子の詳細] [粒子の頻度] [曲線の振幅] [曲線の詳細] [曲線の頻度] [しわの振幅] [しわの詳細] [しわの頻度]	100 0 75 25 0 0 0 0 0 0 0 0 0	100 100 75 25 0 0 0 0 0 0 0 0 0	100 100 75 25 10 40 50 0 0 0 0 0 0	100 100 75 25 10 40 50 50 40 50 0 0 0	100 100 75 25 10 40 50 50 40 50 100 40 100	100 100 75 25 10 40 50 50 40 50 100 80 200
図2.5.3：［セル］シェーダーを使用して生成したバンプパターン

へこみ

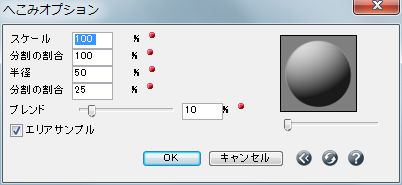

このラップテクスチャシェーダーはサーフェースから突き出ている球形のグリッドとして考えられる規則的なへこみパターンを生成します。図2.5.4に示すこのパラメータは[水玉]のパラメータと類似しています。

[分割の割合]：隣接する球形の中心間の距離をテクスチャタイルサイズの割合として示します。

[半径]：ヘこみ球形の半径をテクスチャタイルサイズの割合として示します。

[中心の深さ]：球形の中心のサーフェースからの高さをタイルサイズの割合として示します。正の値なら盛り上がりが生成されます。負の値なら窪みが生成されます。

へこみバンプの例を示します。図6.2.6.5ではバンプがプレーンな色で適用されています。図2.5.5ではヘこみバンプが水玉と組み合わされており、[カラー]シェーダーとしてグリッドテクスチャが適用されています。

[スケール] [分割の割合] [半径] [中心の深さ] [ブレンド]	(a) 100 100 50 25 10	(b) 100 100 50 25 100	(c) 100 50 50 25 10	(d) 100 100 50 -25 10
図2.5.5：プレーンな色の400cm×400cmの立方体上に生成された[へこみ] バンプテクスチャタイルサイズ (a)(b)(d)100cm×100cm　(c)50cm×50cm
図2.5.6： 400cm×400cmの立方体上に生成された[へこみ]バンプ (a)(b)ではラップの水玉 　 (c)(d)では[カラー]シェーダーとして適用されたラップのグリッドテクスチャ タイルサイズは100cm×100cm (d)ではグリッドテクスチャのサイズは200cm×200cm

突起

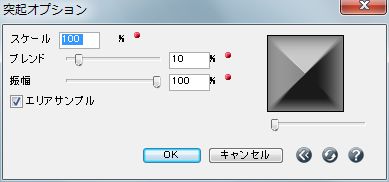

このラップテクスチャシェーダーはピラミッド状のバンプで構成された規則的な節のあるパターンを生成します。ダイアログとパラメータは図2.5.7のとおりです。図2.5.8は例です。

[スケール] [ブレンド] [振幅]	100 10 100	100 10 -100	100 100 100	100 0 20
図2.5.8：タイルサイズ100cm×l00cmで生成されたラップ[突起]バンプ

でこぼこ

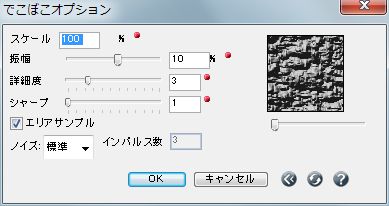

このラップテクスチャシェーダーは不規則な粗いサーフェースを生成します。ダイアログは図2.5.9のとおりです。図2.5.10は例です。

[詳細]：このスライドパラメータはバンプの複雑さを制御します。

[シヤープ]：このスライダーはバンプの鋭さを制御します。値が小さいとバンプの頂上と谷の間の変化が急になり、値が大きいとなめらかな変化が生成されます。

[スケール] [振幅] [詳細] [シャープ]	100 10 3 1	500 10 3 1	1000 -100 3 1	1000 100 10 1
図2.5.10：タイルサイズ25cm×25cmで生成されたラップ[でこぼこ]バンプ

こけら板

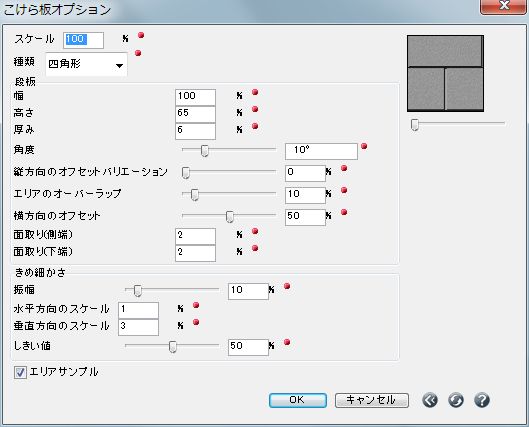

このラップシェーダーは屋根や壁のこけら板のバンプパターンを生成します。このパターンは一定の形状の独立したタイルから形成されています。このシェーダーのパラメータは[こけら板オプション]ダイアログ(図2.5.11)で設定します。

[種類]：このメニューから選択できるこけら板のパターンは4つ([四角形] [城] [のこぎり状] [3重カーブ状])です。図2.5.12はこのパターンです。

[段板]：こけら板のパターンの形状とサイズを制御します。

[きめ細かさ]：このオプショングループはこけら板の木目の形状とサイズを制御します。

[スケール] [種類] [幅] [高さ] [厚み] [角度] [縦方向のオフセットバリエーション] [エリアのオーバーラップ] [オフセットの列] [側面] [底面] [振幅] [水平方向のスケール] [垂直方向のスケール] [しきい値]	100 四角形 24 16.5 1.5 10 0   10 50 0.5 0.5 10 1 3 50	100 城 24 16.5 1.5 10 44   10 50 1 1 50 1 10 50	100 のこぎり状 24 16.5 1.5 20 0   10 24 0.5 0.5 20 1 10 20	100 3重カーブ状 24 16.5 1.5 5 15   10 50 0.5 0.5 12 2 2 25
図2.5.12：50cm×50cmのタイルに適用された[こけら板]バンプテクスチャ

プレート

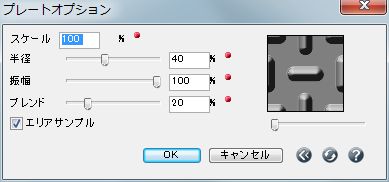

このラップテクスチャシェーダーはサーフェース上に端がラウンディングされた円が突きだしたパターンで構成されたラップ踏み板パターンを生成します。ダイアログとパラメータを図2.5.13に示します。図2.5.14は例です。
