コンポーネント

[コンポーネント]はモデリング環境と同じように、[コンポーネントの配置]ツールでレイアウトに配置します。コンポーネントの一般的な使い方は、よく使われるパーツのライブラリから描画にディテールや情報を追加することです(作り付けの備品、家具など)。コンポーネントをフレームに配置すると、フレームのスケール係数で自動的にスケールします。それぞれの描画スケールに合わせてコンポーネントを作成したり、スケールを変更したときにコンポーネントを修正する必要がないようにするための仕様です。

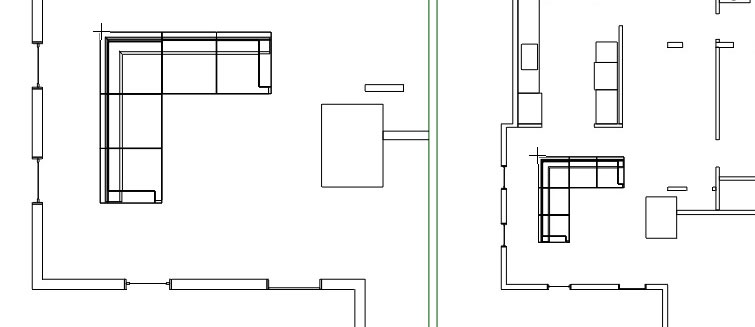

異なるスケールの2つのフレームに配置したソファのコンポーネント

北方向の矢印、電気のシンボルなど、シートに配置するために開発されたグラフィックシンボルのコンポーネントも便利です。これはレイアウト紙のスケール(例 1：1)で作成されるコンポーネントです。このコンポーネントは描画に配置された場所に関わらず、フレームのスケール係数ではスケールしません。[レイアウト]コンポーネントは[レイアウト]タブのコンポーネントパレットでリスト化されます。[レイアウト]タブを選択すると、パレットはレイアウト配置用のコンポーネントライブラリを1組表示します。[レイアウト]コンポーネントはコンポーネントのライブラリフォルダにある.fmlファイルに保存します。

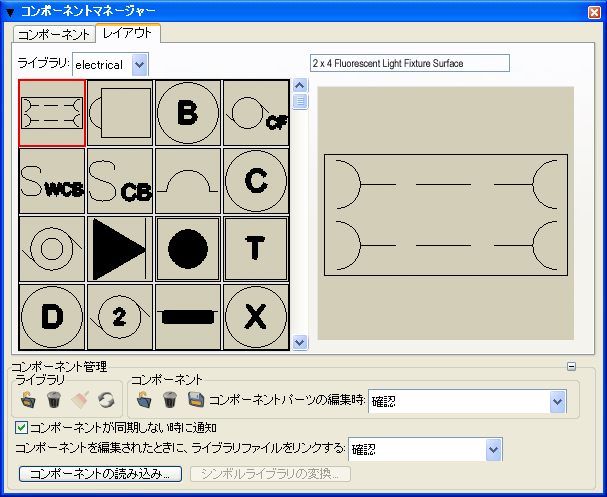

[コンポーネントマネージャー]タブの[レイアウト]タブ

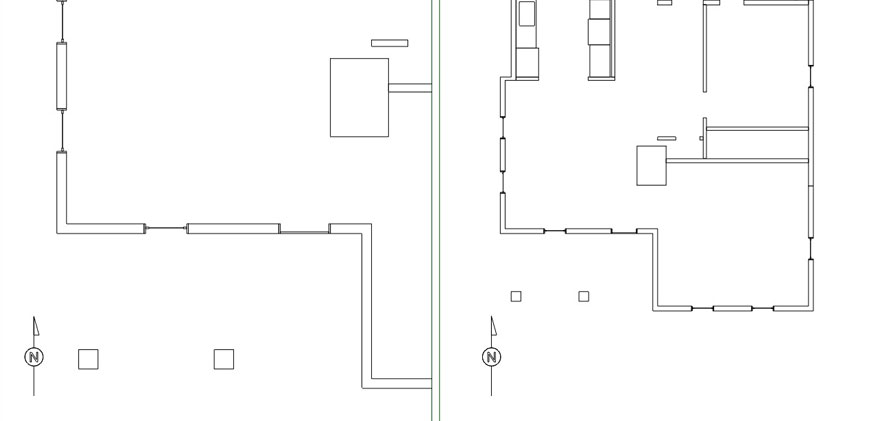

異なるスケールの2つのフレームに配置した[レイアウト]ライブラリの北方向の矢印
